MODULE 1 : ENVIRONNEMENT INFORMATIQUE ET HUMANITES NUMERIQUES

UA1 : DESCRIPTION DE L’ARCHITECTURE D’UN ORDINATEUR

Compétences visées :

·         Décrire les principaux types de logiciels ;

·         Enumérer les composants internes de l’unité centrale ;

·         Décrire le schéma fonctionnel de l’ordinateur ;

·         Décrire les caractéristiques de quelques composants comme : carte mère, processeur, disque dur, RAM, alimentation, bus etc…

·         Décrire les caractéristiques de quelques périphériques (imprimante, moniteur, scanner, processeur, disque dur, clé USB).

·         Enoncer le rôle des pilotes.

Leçon 1 : UNITE CENTRALE

Contrôle des prérequis

1.   Sur quelle partie de l’ordinateur se connectent les périphériques ?

2.   Comment appelle-t-on la partie qui permet la connexion entre les périphériques et l’unité centrale ?

SITUATION PROBLEME

Par simple curiosité votre grand frère Foyet se met à ouvrir l’unité centrale de votre ordinateur. Une fois ouverte vous observez la présence de plusieurs composants.

CONSIGNE

1)   Définir unité centrale ?

Réponse : c’est une boite métallique qui renferme d’autres composants.

2)   Citer quatre (04) composants que tu vois dans l’unité centrale ?

Réponse : carte mère, processeur, mémoire vive, disque dur, disquette, les lecteurs…

3)   Quel est la principale caractéristique du processeur ?

Réponse : sa fréquence

RESUME

1)   Définitions

Un système informatique : est un ensemble de moyens informatiques et de télécommunications, matériels et logiciels, ayant pour finalité de collecter, traiter, stocker, acheminer et présenter des données.

Les concepts de système informatique et l’ordinateur ne doivent pas être confondus. L’ordinateur n’est que l’un des composants, certes central, des systèmes informatiques.

1.   Types de système d’informatique

a)    Système informatique personnel

Un système informatique personnel a pour but de rendre des services, utilitaires ou ludiques à son possesseur. Il peut comporter différents matériels, connectés de facon permanente ou non, comme :

·         Des ordinateurs personnels, qui se déclinent en ordinateur de bureau. Exemple : PC, ordinateur portable, tablette, assistant personnel.

·         Des équipements périphériques. Exemples : imprimante, scanner, etc.

·         Des équipements de transmission de données. Exemple : modem, Switch, box internet, etc.

·         Des matériels plus spécialisés, comme les consoles de jeu.

·         Des équipements terminaux de systèmes externes, comme les Smartphones en téléphonie.

b)   Système informatique d’organisation

Les systèmes informatiques d’organisation sont hébergés au sein des organisations de toute nature que sont les entreprises, les associations, les administrations, les laboratoires de recherche, etc. ils comprennent une grande diversité de composants :

Exemple : des serveurs de données, des serveurs d’applications, supercalculateurs. Des capteurs et actionneurs, des concentrateurs, commutateurs et routeurs, des robots, des machines dédiées.

c)    Système informatique de contrôle et de commande

Un système informatique de contrôle et commande recoit des données relatives à l’état d’un procédé extérieur via des capteurs, traite ces données et, en fonction du résultat, agit sur ce procédé extérieur via des actionneurs, afin de le maintenir dans l’état souhaité.

2.   Description des composants principaux de l’unité centrale

Parmi les composantes internes de l’unité centrale, nous avons entre autre :

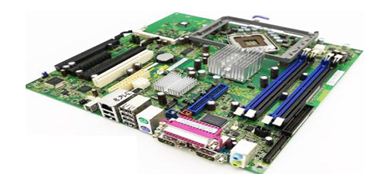

·         La carte mère

C’est le composant principal de l’unité centrale. C’est le support sur lequel vient se brancher ou connecter tous les composants d’un ordinateur.

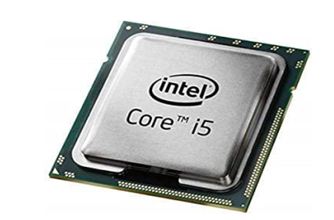

·         Le processeur

Le processeur ou CPU (Central Processing Unit) est le cerveau de l’ordinateur. Il organise les échanges de données entre les composants (mémoire RAM, disque dur, carte graphique). Ces principales tâches sont :

-      Lire les données en mémoire

-      Traiter les données

-      Ecrire des données en mémoire

Il est caractérisé par :

-      Sa puissance exprimée en Hz.

-      Son fabricant

-      Sa famille et son numéro

-      Sa fréquence d’horloge

-      Son socket

-      Sa mémoire cache

Les parties essentielles d’un processeur sont :

-      L’unité Arithmétique et Logique (UAL) ;

-      L’unité de contrôle ;

-      Les registres

-      Le séquenceur

-      L’horloge

-      L’unité d’entrée-sortie

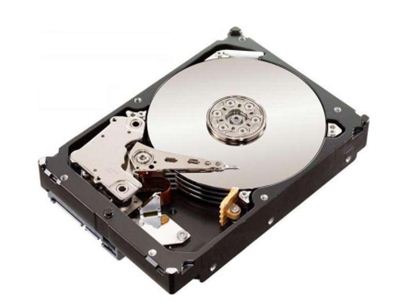

·         Le disque dur

C’est la mémoire de l’ordinateur, son rôle est de stocker des données informatiques. Le disque dur contient le système d’exploitation, les programmes installés et les données personnelles de l’utilisateur. Il stocke les informations sous forme binaire.

De nos jours on a trois types de disque dur : disque dur classique, disque dur SSD et disque dur externe.

Il est caractérisé par :

-      Sa capacité

-      Son interface

-      Son taux de transfert ou débit

-      Sa vitesse de rotation

·         Les lecteurs et graveurs CD/DVD

·         Le bloc d’alimentation

Elle transforme et fourni l’énergie nécessaire à la carte mère et ses différents composants :

·         Le chipset

·         Les sockets

·         La pile CMOS

·         Les nappes de connexion

·         La mémoire RAM

·         La carte graphique

·         Carte son
